МОЛОТЫЕ И ТОНКОДИСПЕРСНЫЕ НАПОЛНИТЕЛИ



:: Тальк

Rambler's Top100






ТАЛЬК

    Для производства тальковых наполнителей используется сырье нескольких месторождений. Тальки обладают индивидуальными особенностями присущие только данному типу генезиса, которые влияют на формирование следующих преимуществ и свойств:

    Минералогический состав
  • химический состав
  • твердость
    Химический состав
  • смачиваемость
  • адгезия к полимеру
  • сорбционные свойства
    Морфологические свойства частиц
  • особенности поверхности
  • форма частиц
  • степень анизотропии

ГОСТированные типы тальков

Наименование талька Талькомагнезит МТ-ГШМ ТРПВ / ТРПН
ГОСТ 21235-75 19284-79 19729-74
Содержание талька, %, не менее 50 85 87/90
Тип талька хлоритный хлоритный хлоритный
Белизна, не менее, % н.н. 70 70
Минералогический состав магнезиальный алюмосиликат магнезиальный алюмосиликат магнезиальный алюмосиликат
Тип наполнителя гидрофобный гидрофобный гидрофобный
Структура частиц среднекристаллическая мелкокристаллическая среднекристаллическая
Форма частиц пластинчатая от чешуйчатого до блочного типа пластинчатая
Твердость по Моосу 1,5-2 1,5-2 1-1,5
Маслоемкость пониженная пониженная пониженная


Тальк с улучшенными характеристиками

    Для сохранения индивидуальных особенностей частиц, для каждого типа талька применяется свое оборудование и свой метод помола. Минералогический состав талька и морфологические свойства частиц определяют степень помола и влияют на гранулометрический состав фракций. Размер и гранулометрия фракции влияют на следующие свойства:
  • реологические свойства композиции
  • укрывистость
  • седиментационную устойчивость
  • физико-механические свойства покрытия

Наименование талька Микротальк 80% Микротальк 94%/96% Микротальк 99%
Белизна по CIELab, % 80 94 / 96 99
Тип талька хлоритный хлоритный карбонатный
Минералогический состав магнезиальный алюмосиликат магнезиальный алюмосиликат с небольшим включением тальков карбонатного типа талькокарбонатная порода
Тип наполнителя гидрофобный гидрофобный полярный, гидрофильный
Структура частиц поликристаллическая среднекристаллическая крупнокристаллическая
Форма частиц от чешуйчато-пластинчатого до блочного типа макрочешуйки малой толщины табличато - пластинчатой формы высоко­развитая поверхность частиц пластинчатой и чешуйчатой формы малой толщины
Твердость по Моосу 1,5-2 1,5-2 1-1,5
Маслоемкость пониженная пониженная повышенная

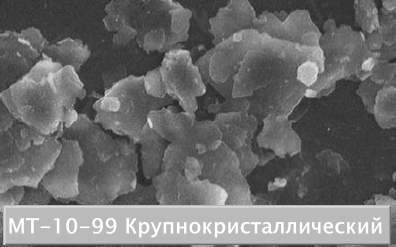

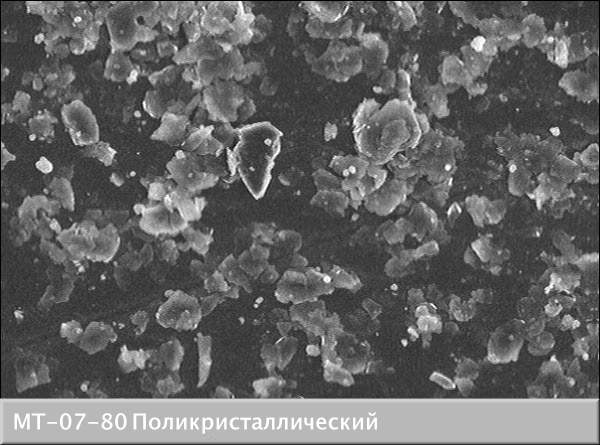

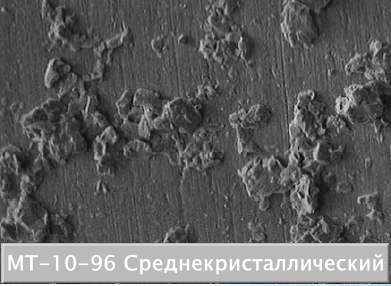

Вид структурообразований





    Смотрите также:
    Химические и Реологические добавки для Сухих смесей и ЛКМ

119619, г. Москва, ул. Производственная, дом 6, офис 112
Тел: 518-85-56, 518-85-51 Факс: 781-86-47 E-mail: info@batolit.ru
дизайн
ИНТРОС, 2004
