:: Батолит ::

Влияние дисперсности ГИДРОКСИДА АЛЮМИНИЯ на прочностные и основные физико-механические свойства ПВХ композиции

    В качестве примера приведены данные полученные при влиянии степени дисперсности антипирена на прочностные и специальные свойства (горючесть, морозостойкость) ПВХ композиции содержащей 60 мас.ч. ДОФ и 50 мас.ч. гидроксида алюминия на 100 мас.ч. ПВХ.

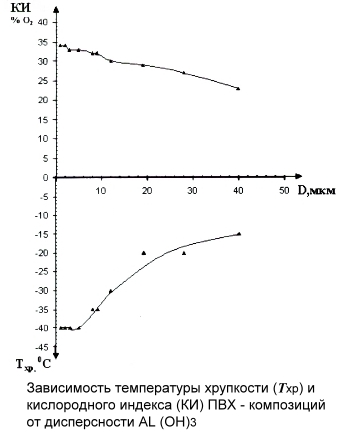

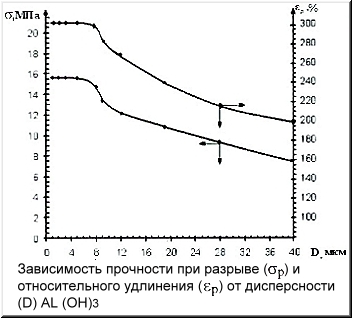

    Результаты испытаний показали, что по мере уменьшения дисперсности антипирена от 40 до 5 микрон наблюдается возрастание прочностных характеристик и относительного удлинения при разрыве, а так же улучшения морозостойкости и снижения горючести смеси. Ниже 5 микрон прочностные и специальные свойства практически не меняются.

    Минимальный размер частиц антипирена позволяет добиться увеличения площади поверхности частиц на единицу объема.

    Увеличение размера частиц антипирена приводит к увеличению объема образующегося вокруг них полимера и как следствие этой концентрации происходит увеличение напряжения в нутрии структуры. В результате возникших напряжений происходит разрыв между полимером и наполнителем, приводящий к образованию дефектов в ПВХ композициях. Чем крупнее частицы наполнителя, тем больше размер дефекта.

    Как показали результаты исследований, оптимальная эффективность антипирена достигается при использовании гидроксида алюминия с дисперсностью 5 микрон и концентрации 50 мас.ч. на 100 мас.ч. ПВХ.

    Данные взяты из исследований проводимых ГУ им. Х. М. Бербекова, Кабардино-Балкарии

119619, г. Москва, ул. Производственная, дом 6, офис 112
Тел: 518-85-56, 518-85-51 Факс: 781-86-47 E-mail: info@batolit.ru

дизайн
ИНТРОС, 2004
